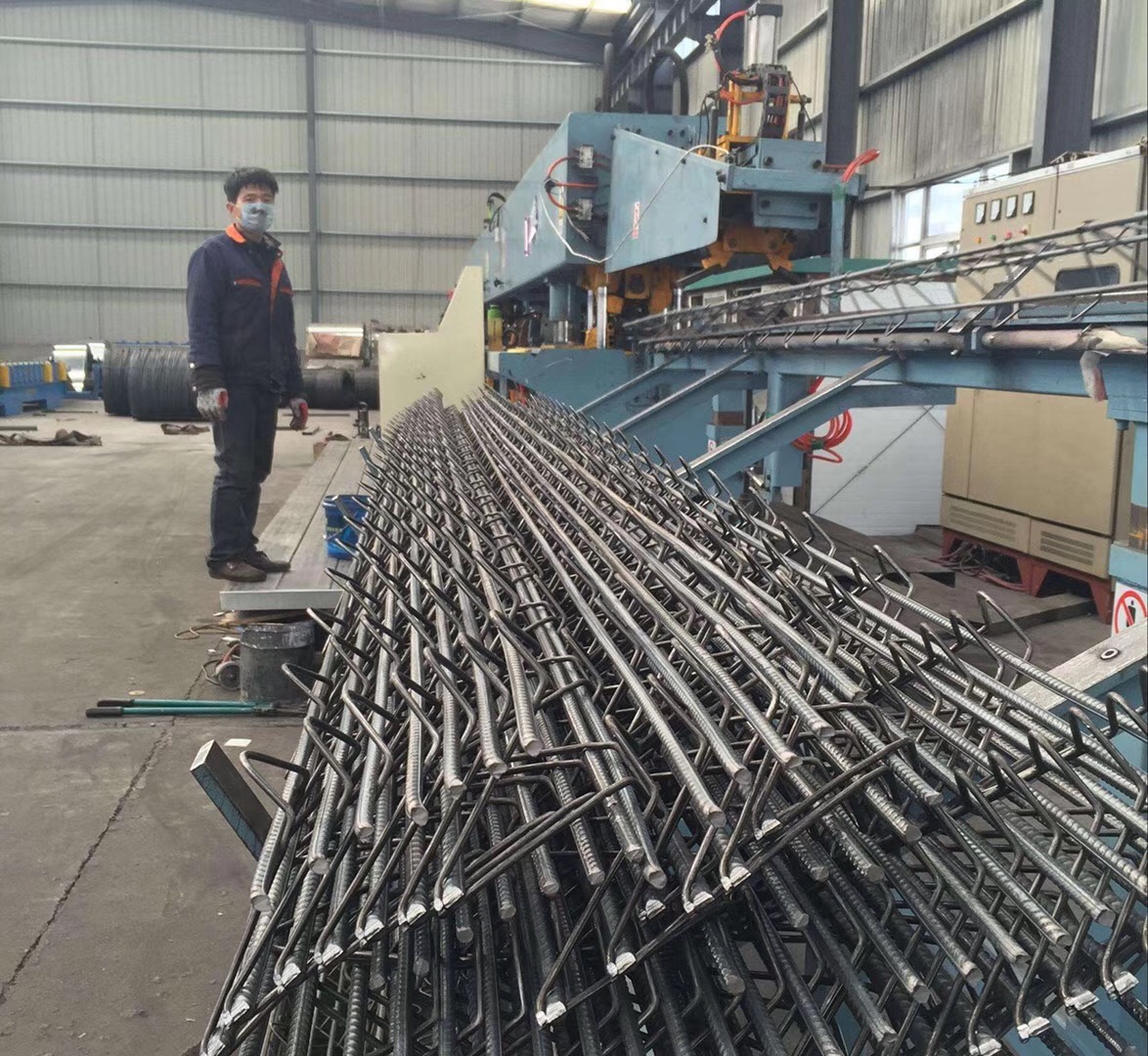

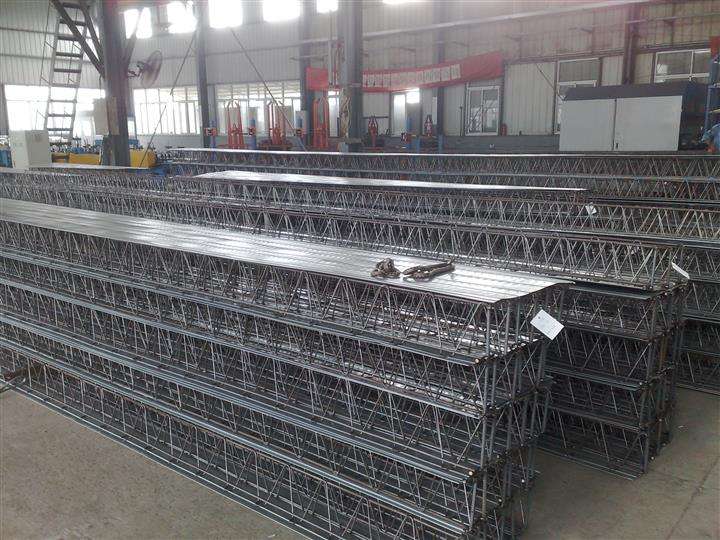

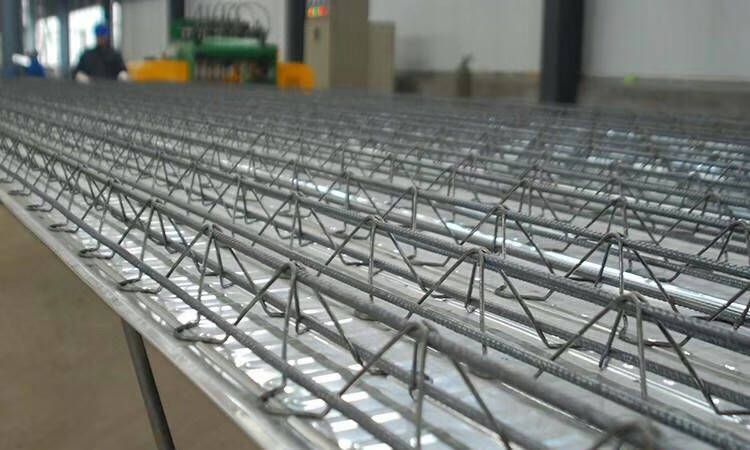

京奥兴钢筋桁架楼承板又称钢筋桁架模板，是将楼板中主要受力钢筋在工厂内采用专用设备加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成 体形成的组合结构体系。在结构楼板施工阶段,该体系通过镀锌钢板代替施工模板,与结构中钢筋焊接形成的桁架结构共同承担楼板混凝土自重及施工荷载。浇注混凝土后，形成钢筋桁架混凝 土楼板，在使用阶段承受使用荷载。
钢筋桁架楼承板具有经济、便捷、安全、可靠的特点。目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、各类预制板、高速铁路等结构和建筑领域。
应用领域：
多高层钢结构
钢筋混凝土结构
钢筋混凝土预制楼板
不规则楼面（圆形、椭圆形、其他异形）结构
大跨度结构
厚板结构
斜坡屋面
住宅钢结构
产品优势
● 综合优势
经济
选材经济，综合造价优势明显
适用于大板跨，减少建筑成本
工期短，大大减少现场人力成本
减少现场模板工程，降低施工投入
便捷
运输、安装简易方便
减少60%～70%现场钢筋绑扎工作量
减少或无需支、拆模
可靠
受力模式合理，施工质量容易保证(不存在拆除支撑导致楼板变形)
钢筋排列均匀，钢筋间距及混凝土保护层厚度有保证
可调整钢筋和桁架尺寸，可双向配筋，适用于各类型结构需要
栓钉和底模的焊接质量更容易保证
安全
力学性能与传统现浇楼板基本相同，楼板抗裂性能好
组合楼板的耐火性能与传统现浇楼板相当，优于压型钢板组合楼板
楼承板底模不参与使用阶段受力，无需考虑防火、防腐问题
产品构成

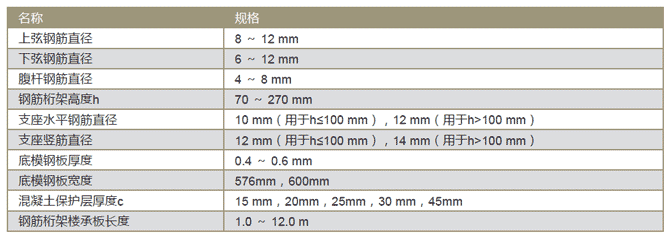

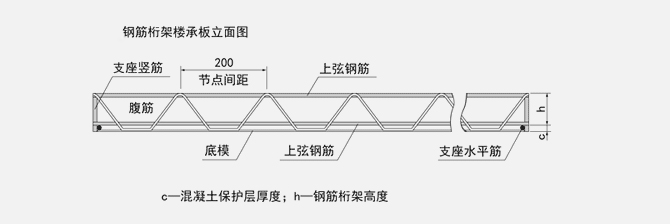

钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。产品型号

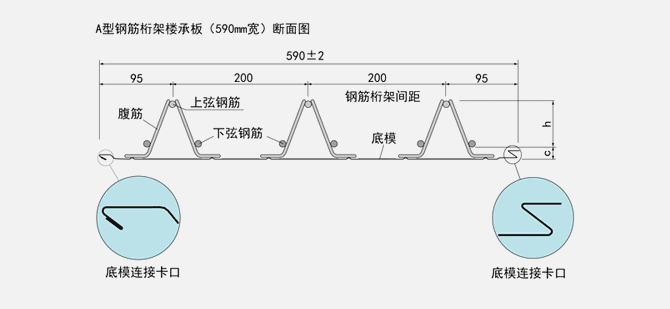

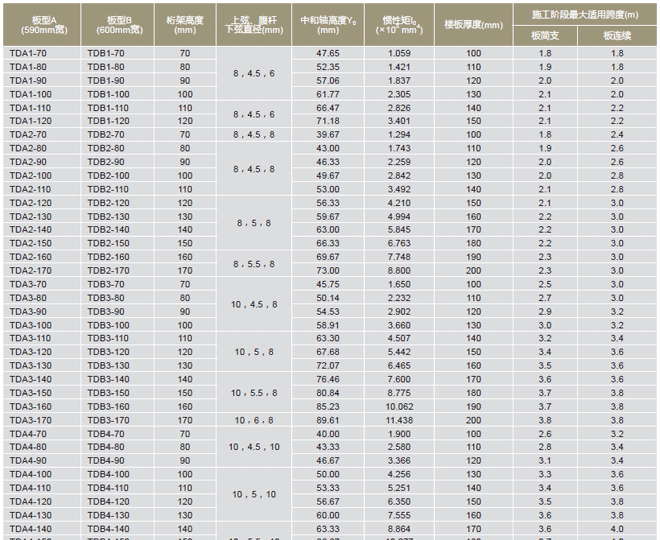

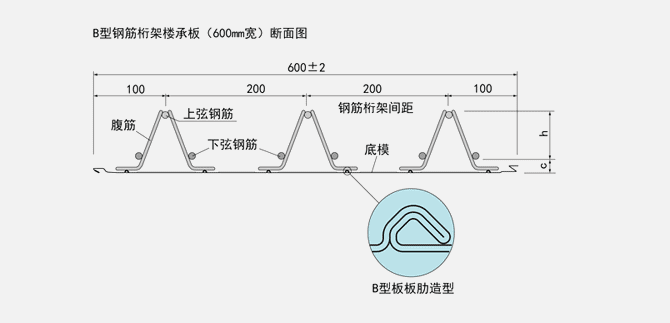

A型和B型是目前主推的.钢筋桁架楼承板产品两大类型，A型产品宽度为590mm，B型产品宽度为600mm，两大类型产品的具体型号、尺寸和截面系数等参数，请详见下表。
